可燃气体探测器接线有两种，一种是4-20mA信号输出的4路或者6路并联接线，单独控制但耗费电源线材料。另一种是RS485总线制信号输出的32台或64台串联接线，好处是节省原材料且便于监控。由于可燃气体探测器普及率非常低，造成大部分人不知道具体该如何接通可燃气体探测器的线，其实很简单的，操作如下。

摘自百度。

方法/步骤

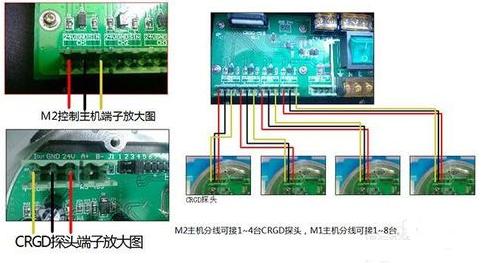

4-20mA信号输出的4路或者6路并联接线，气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖，然后从其左侧通用钳子剥好的电源线，对着如图的继电器结构，使用螺丝刀一次插入拧紧即可。由于这种三线制信号输出是并联的形式，每个可燃气体探头都需要一次连接，并重新走线。

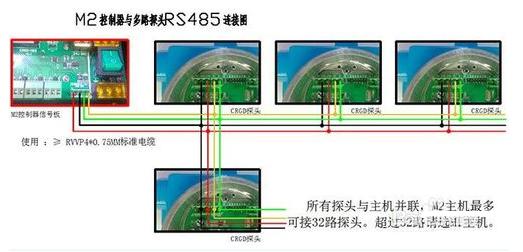

RS485总线制信号输出的32台或64台串联接线，气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖，然后从其左侧通用钳子剥好的电源线，对着如图的继电器结构，使用螺丝刀一次插入拧紧即可。由于这种四线制信号输出的串联形式，可以根据提前设计好的安装方案，在每个可燃气体探头安装点依次接入电源线来连通，不需要重新走向，节省很多电源线材料。

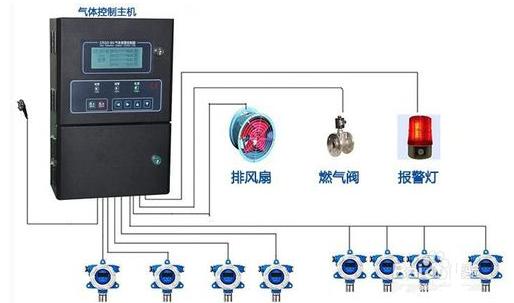

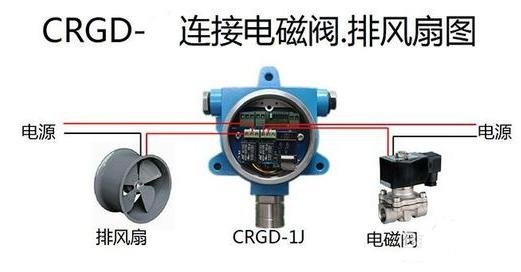

由于可燃气体探测器是一整套智能联动的安全防护产品，往往需要配置排风扇、电磁阀、报警灯等联动装置，从而实现全智能化检测-报警-处理措施，具体接线如图。

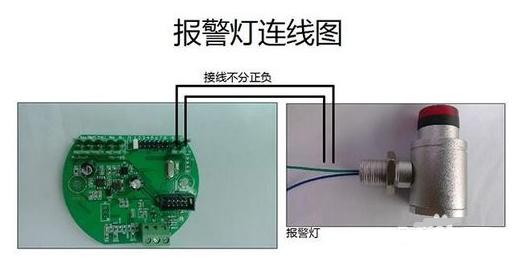

由于部分可燃气体探测器系统装置的探头部分，需要根据系统设计方案-独立连接声光报警灯，具体接线图如下。

注意事项

以上只是最为基础的可燃气体探测器系统装置接线图，由于使用环境不同，需要的气体报警方案系统就不一样，详细可以找专业的机构咨询。本内容由库瑞克原创、首发，转载请注明出处。
