计算五金工程图纸面积的软件可以选择PCCAD软件

Pccad辅助工具中有两种方法计算面积

第一种方法，主要计算面积，进而计算各种板材的重量。

执行： 1.键盘：TH_AREA（快捷键AA）

2.菜单：PCCAD2006—辅助工具—计算面积1

注：这里要计算面积的区域必须是封闭区域，如果不封闭可以采用 CAD编辑多段线命令。具体方法如下：

命令行输入命令: pe

PEDIT 选择多段线或 [多条(M)]: m

是否将直线和圆弧转换为多段线？[是(Y)/否(N)]? <Y> y

输入选项 [闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]: j

输入模糊距离或 [合并类型(J)] <2.0000>:

下面以实例说面第一种方法

1.在PCCAD中打开要计算重量的文件,

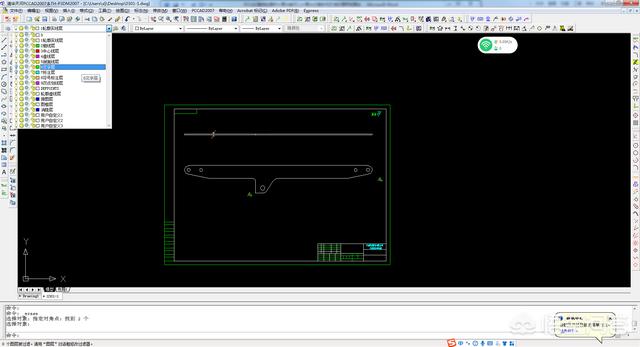

2.关闭中心线层、文字层和标注层,

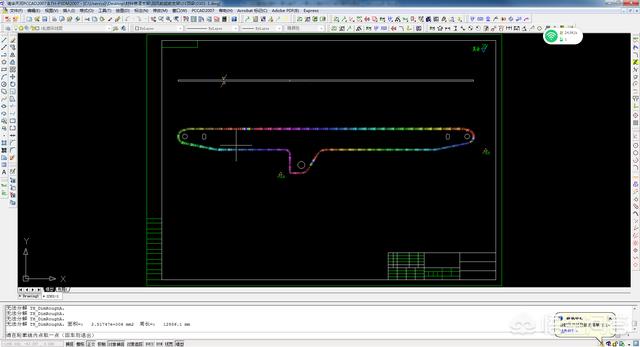

3.命令行输入aa回车，请在轮廓线内点取一点，

4.回车确定, 用第一种方法计算封闭区域面积就完成了。

5.如果输入平板的厚度, 那么封闭区域的重量就在结果中显示，如图所示，假如是100mm厚的钢板，则重量为1976.213kg。

第二种方法，主要计算面积，进而计算拉伸体和旋转体的重量。

执行： 1.键盘：PC_WEIGHT (或AT)

2.菜单：PCCAD2006—辅助工具—计算面积2

下面以实例说面第二种方法

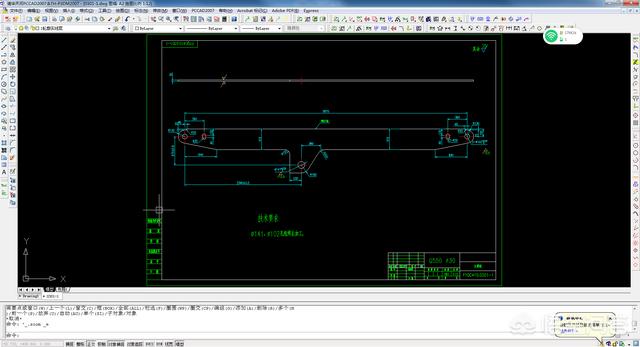

1.在PCCAD中打开要计算重量的文件,

2.关闭中心线层、文字层和标注层，前两步和第一种方法相同，

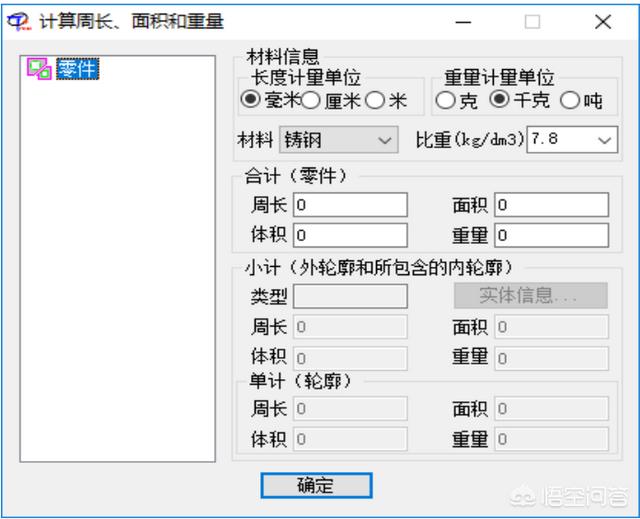

3.命令行输入at回车，出现对话框，

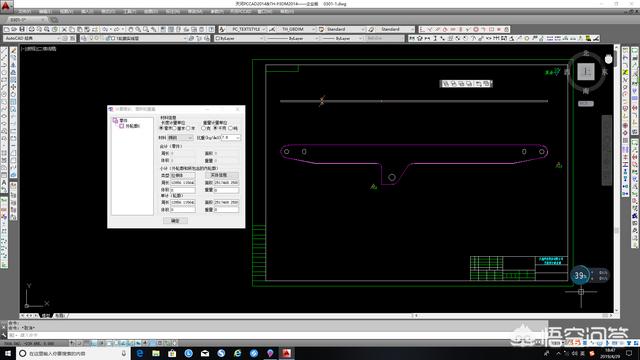

4.单击零件添加外轮廓，选择外轮廓（选择外轮廓实际需要外轮廓与内轮廓全部选取，否则不能判断内轮廓的存在），如图示的紫色轮廓，回车确定, 用第二种方法计算封闭区域面积就完成了。

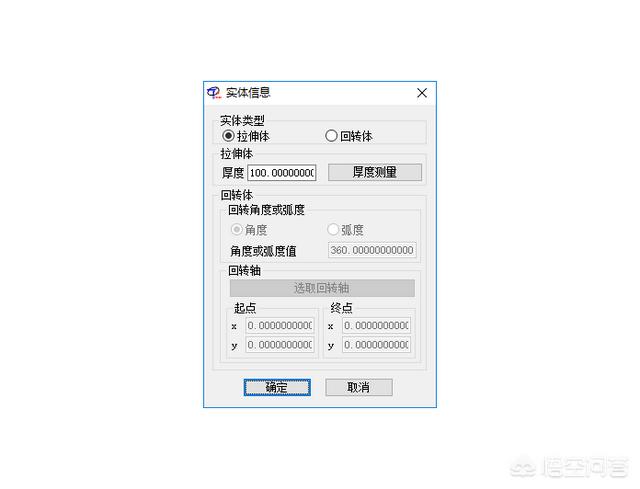

5.单击实体信息，

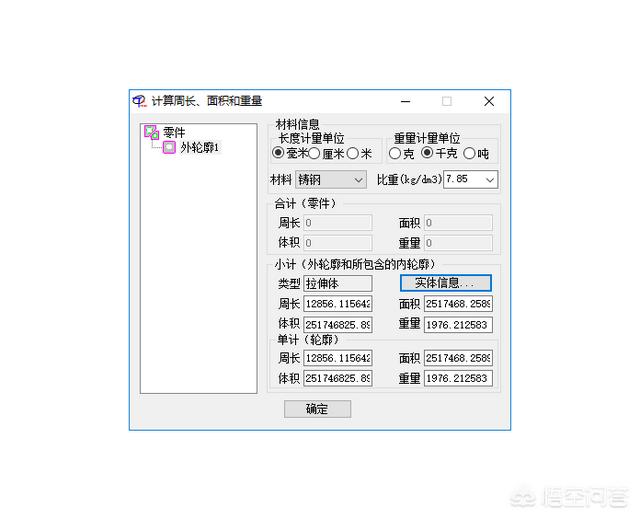

6.同样输入拉伸体的厚度，则拉伸体重量为1976.212583kg，可见两种计算方法得出的结果是一致的。

以上就是两种借助Pccad辅助工具计算面积的操作步骤，操作方法简洁实用，希望对您有所帮助，如有疑问可留言交流。
