风冷热泵模块机组是以空气为冷（热）介质的中央空调机组。作为冷热源兼用型的一体化设备，风冷热泵与传统中央空调相比省去了冷却塔、冷却水泵、锅炉以及相应管道系统等多种辅配件,其系统结构简单、节省安装空间、维护管理方便且高效节能。风冷热泵机组通常是无供热锅炉、无供热热网或热网供热时间较短而不稳定，却又要求全年使用空调的暖通工程设计中优先选用的方案，其与风机盘管、空调箱等末端装置所组成的集中式、半集中式中央空调系统具有布置灵活、控制方式多样等优点。

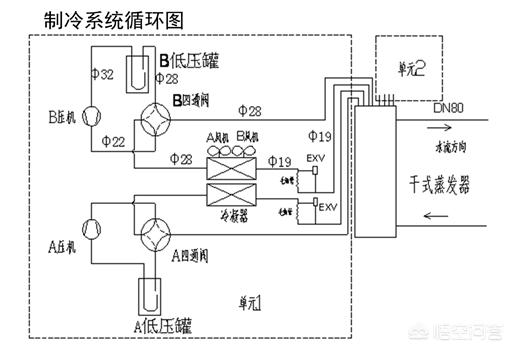

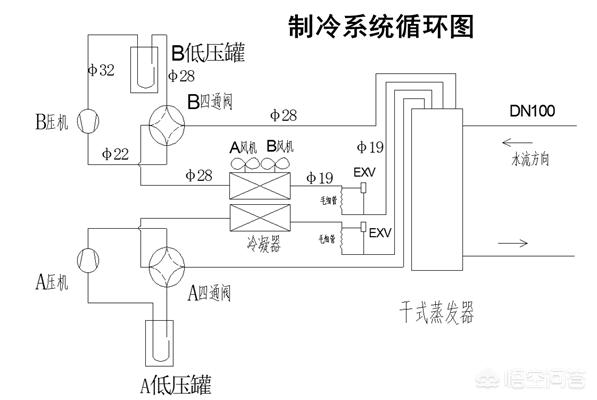

风冷模块主要规格制冷系统循环图：

1.25/30KW：

2.55/65KW：

3.55/65KW：（回收量在20%~40%之间）

热回收器串连在压缩机排气口与四通阀之间的排气管上。

热回收加热方式为循环加热水。

在制热模式下不能进行热回收，冬季不能热回收。

在工程中可与热水机组合使用。

4.130KW：

5.200KW：

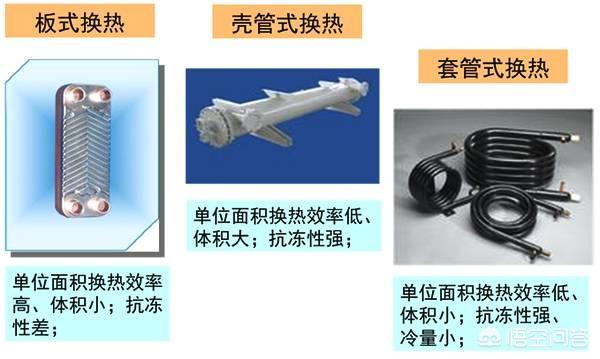

换热器：

风冷模块机组系统设计指引：

1、多台25/30/35KW并联，同程式连接（推荐）：

2、多台25/30/35KW并联，同程式连接（不推荐）：

＜7个模块以内的连接方式：

同程式连接（推荐）：

同程式连接（不推荐）：

8∽16个模块的连接方式：左右并行连接

同程式连接（推荐）：

异程式连接（不推荐）：

8∽16个模块的连接方式：前后并行连接

同程式连接（推荐）：

8∽16个模块的连接方式：前后并行连接

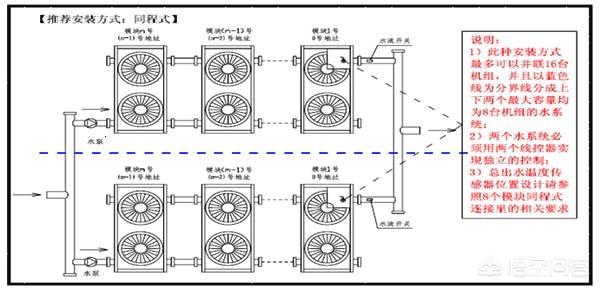

同程式连接（推荐）：建议使用两个线控器分别对两个水泵控制。

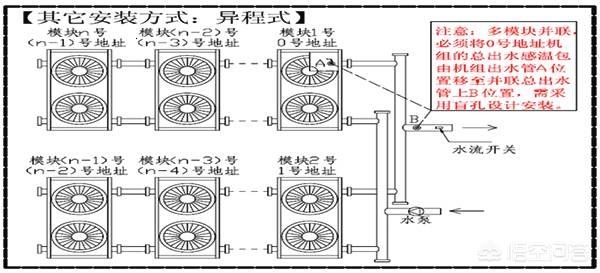

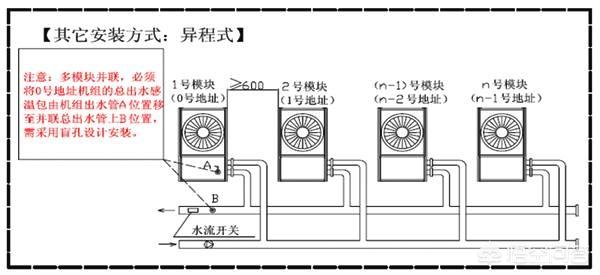

异程式连接（不推荐）：

130KW同程式连接（推荐）：

130KW异程式连接（不推荐）：

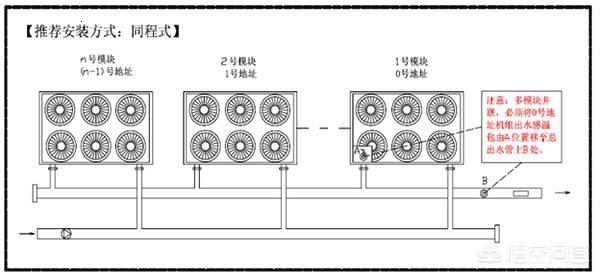

200KW同程式连接（推荐）：

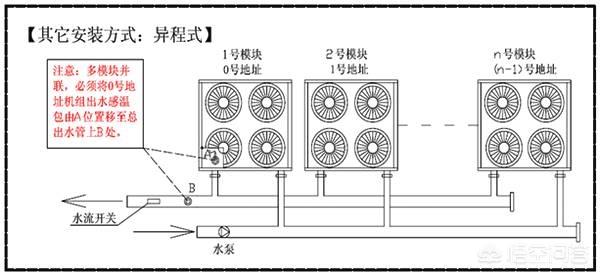

200KW异程式连接（不推荐）：

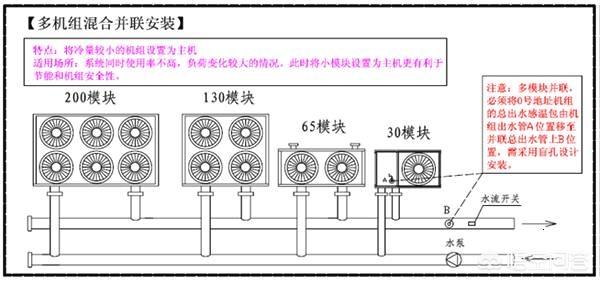

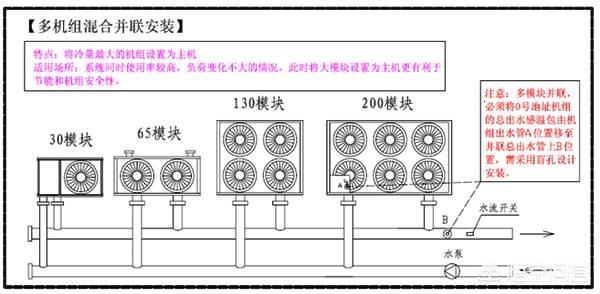

不同模块组合安装指引：

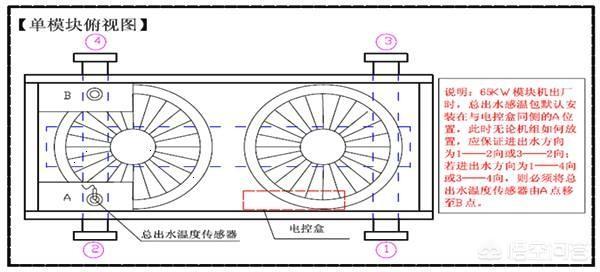

总出水感温包安装位置说明：

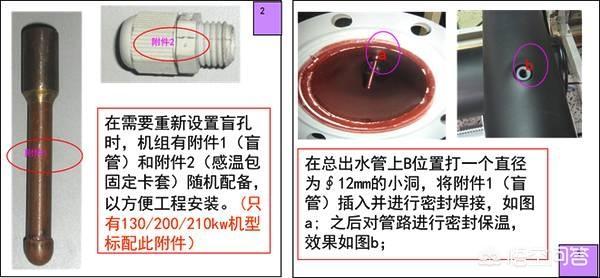

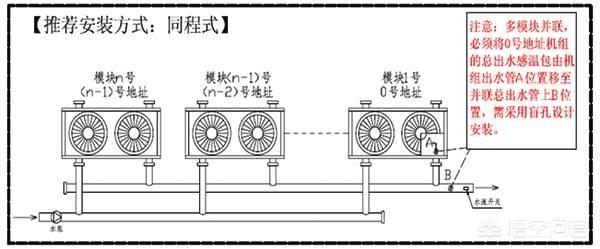

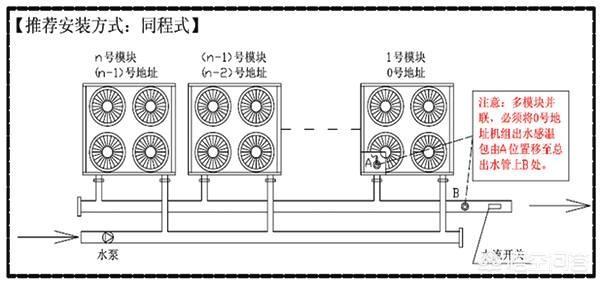

多台机组并联时，需要在总出水上安装感温包指引：

注意：为了保障测量的准确性，一定要保证感温包的插入深度为最底。

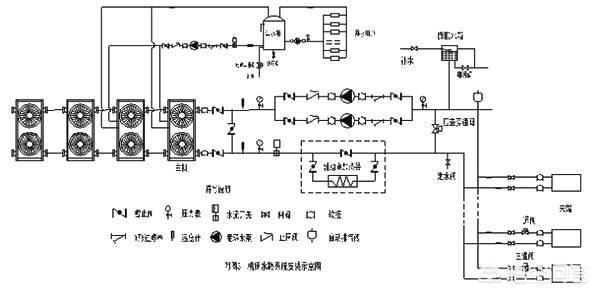

机组水路系统安装示意图：

热回收机型与普通机型连接图：

注意：热回收机型一定要设定为主机。

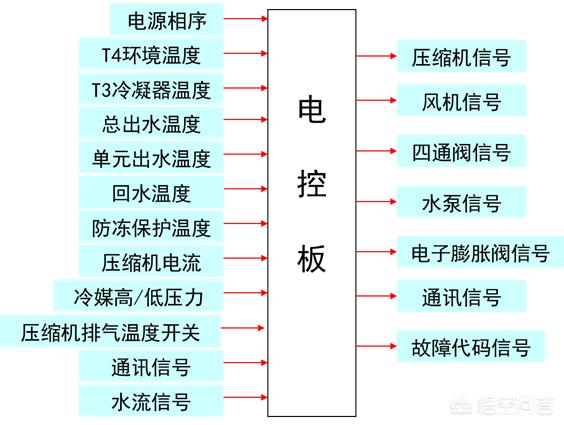

模块机及系统电控：

1、总出水温度：在多台机组并联时控制整个系统能力输出。单台机使用时不检测。（本部分以美的为例）

2、单元出水温度：控制单台机组的能力输出。

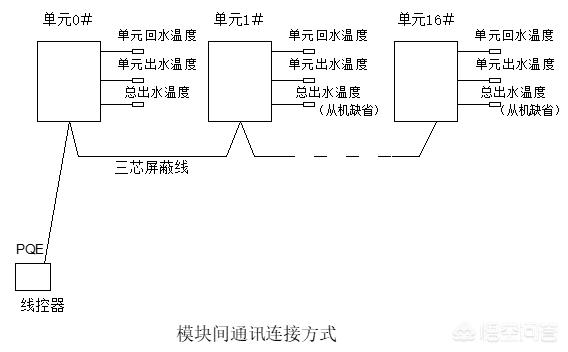

通讯方式：

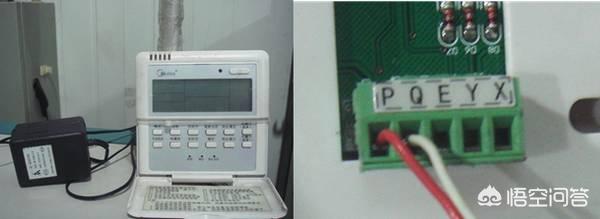

线控器：

1、连接在0号地址码机组上。

2、单个线控器最多可控制16个地址。各模块机的地址码不同，控制台数就不同；一个工程中可以使用多个线控器。

3、采用三芯屏蔽线。注意安装位置要远离干扰源（强电、变频器、变压器）。

4、线控器控制连接线可达500米。

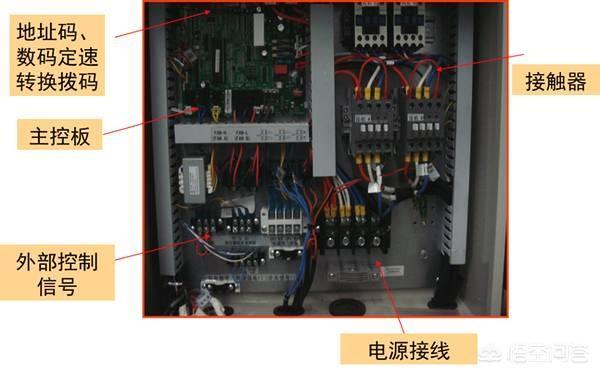

电控：

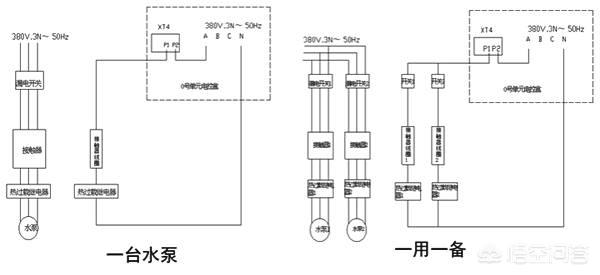

水泵控制线的连接：水泵交流接触器的控制线路必须通过主机的P1、P2接线端子。

注：水泵一定由机组控制。

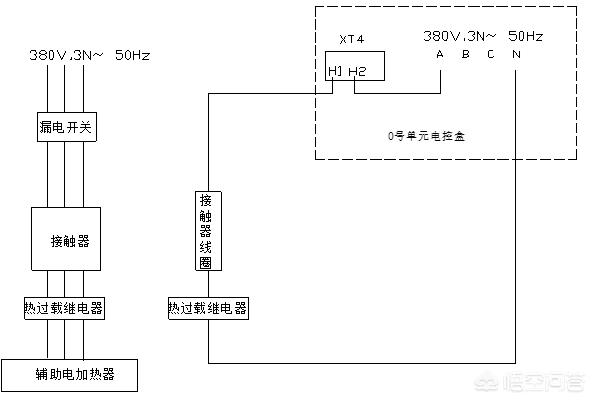

辅助电加热器的交流接触器控制线路必须通过主机的H1、H2接线端子。

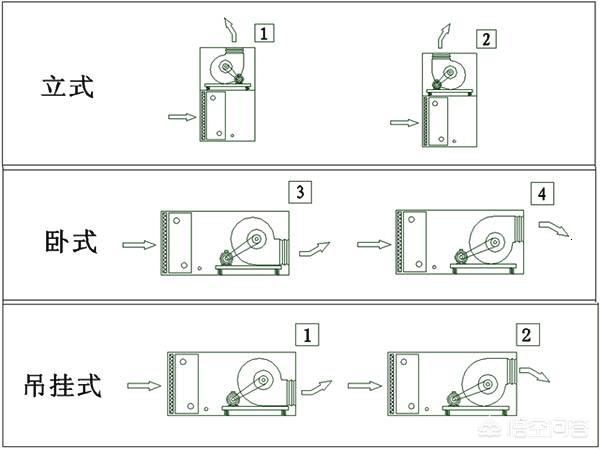

室内末端出风方向：
